Tanıtım

Karışımı canlı görüyoruz.

Flextron, Flextron ECA ile Bluetooth Low Energy üzerinden konuşuyor. Pano, kayıt, yakındaki E85 istasyonları ve CAN ayarı aynı uygulamada.

01

Ücretsiz uygulama

iOS 13 ve Android 5.0 üzeri. Hesap yok, uygulama içi satın alma yok.

02

Donanım kiti

Sensör, MCU, hortum, fitting ve kablo demeti kutuda. Uygulama bu kitle çalışıyor.

Pano

Canlı pano. E0–E100.

Etanol okumasını E notasyonuyla gösteriyoruz. Yakıt sıcaklığı °C veya °F. RX noktası her pakette yanıp sönüyor.

Büyük ibreli etanol ve sıcaklık göstergesi; bölge renkli yay.
Sensör modüle takılı değilse ekranda hata görünüyor.
Cihaz menzile girince otomatik bağlanıyoruz; ilk seferde 6 haneli anahtar.
Fabrika anahtarı 123456. Değiştirdiyseniz yeni değeri yazıyorsunuz.

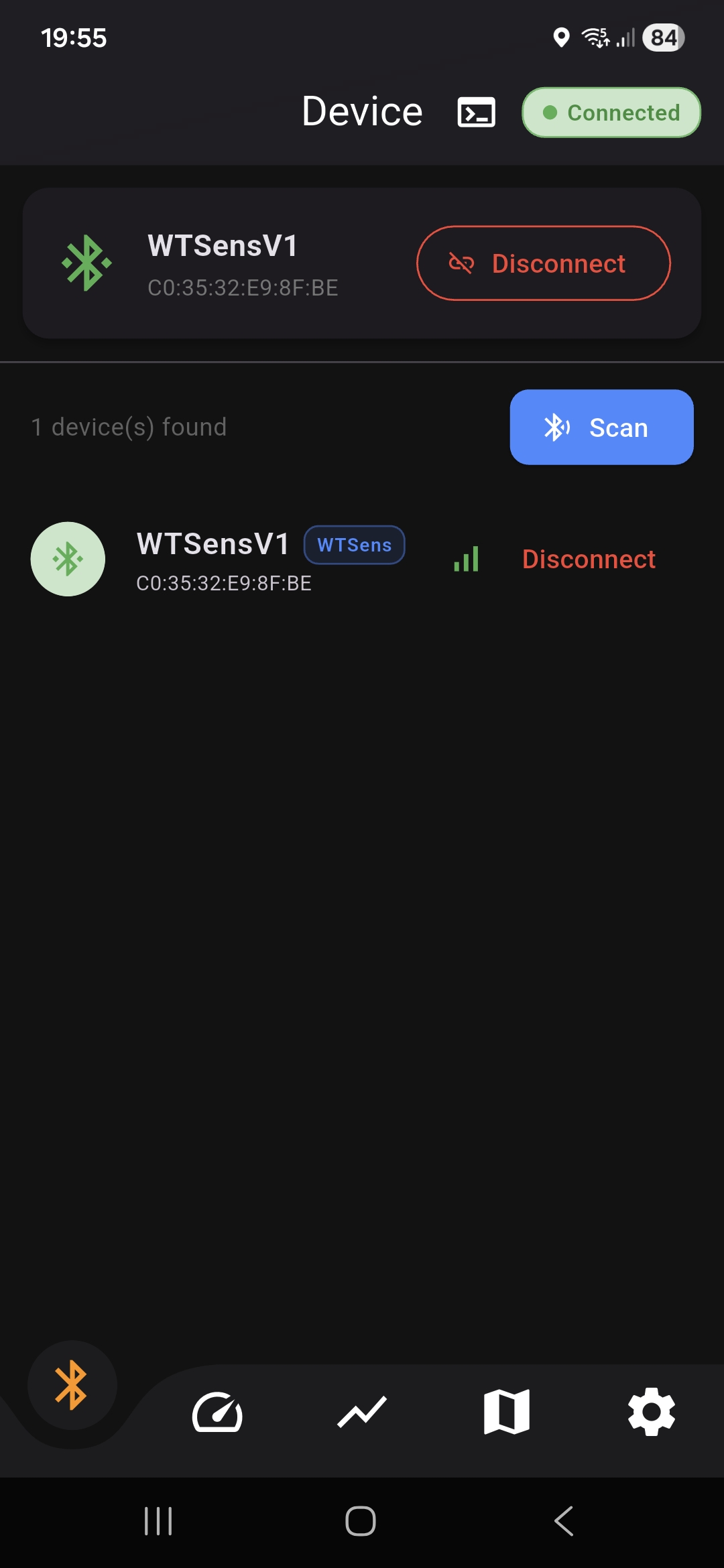

Flextron cihaz tarayıcısı. — Cihaz tarayıcı

Özellik

Flex fuel için gerekenler.

İzliyoruz, kaydediyoruz, CAN’i ayarlıyoruz. Harita yalnızca açıkken GPS kullanıyor.

01

Canlı pano

E-notasyonu (E85, E15…) ve sıcaklık. Animasyonlu ibre, bölge renkli yay.

02

Bluetooth otomatik bağlanma

Flextron ECA menzile girince bağlanıyoruz. RX göstergesi her pakette yanıp sönüyor.

03

Oturum kaydı

Zaman damgalı etanol ve sıcaklık oturumlarını cihazda tutuyoruz. CSV dışa aktarım var.

04

E85 istasyon haritası

Yakındaki E85 istasyonları. GPS yalnızca Harita ekranı açıkken çalışıyor.

05

CAN ayarı

Mesaj kimliği, çerçeve tipi, güncelleme hızı ve hat hızı. Cihaz belleğine yazılıyor; okuma ile doğrulanıyor.

06

Kablosuz ürün yazılımı

Yeni sürüm bağlanınca görünüyor. Bluetooth üzerinden kuruyoruz; USB yok. MD5 bütünlük kontrolü var.

07

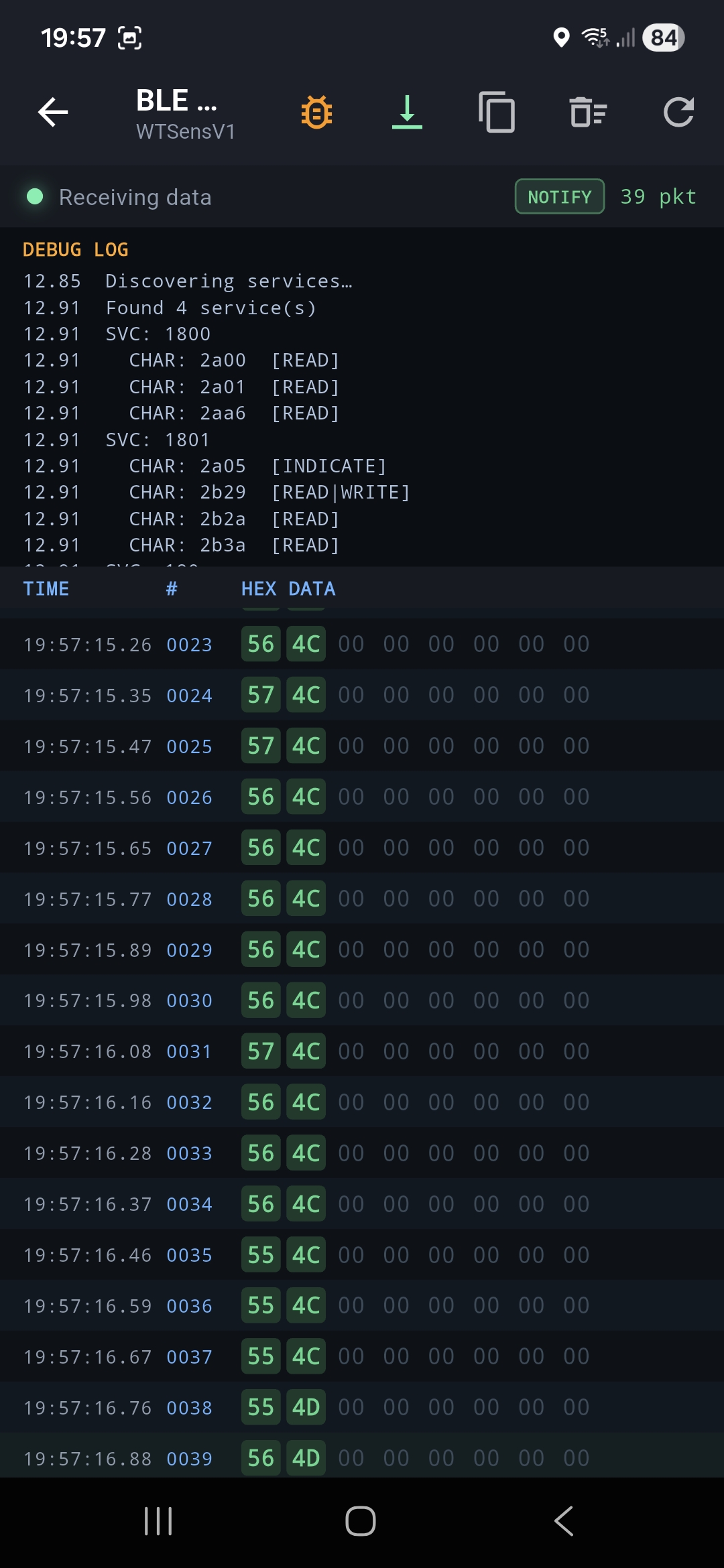

BLE tanı

Ham BLE paketlerini inceliyoruz. Uygulama içi günlük, seviye süzgeci, panoya kopyalama.

08

CAN çıkışı

Canlı sensör verisi, galvanik yalıtımlı CAN hattına yazılıyor. Toprak döngüsü kesiliyor.

09

Cihaz parolası

Eşleşme anahtarını uygulamadan değiştiriyoruz. Yeniden flaş gerekmiyor.

10

Koyu ve açık tema

Yüksek kontrastlı göstergeler. Sistem temasını izliyoruz; ayarlardan kilitleyebilirsiniz.

Harita

Yakındaki E85.

Harita ekranı açıkken konumunuzu NREL Alternative Fuel Stations API’sine gönderiyoruz. Raventron bu koordinatı saklamıyor.

Haritadan çıkınca GPS kapanıyor; pil harcanmıyor.
Sensör bağlı olmasa da harita çalışıyor.

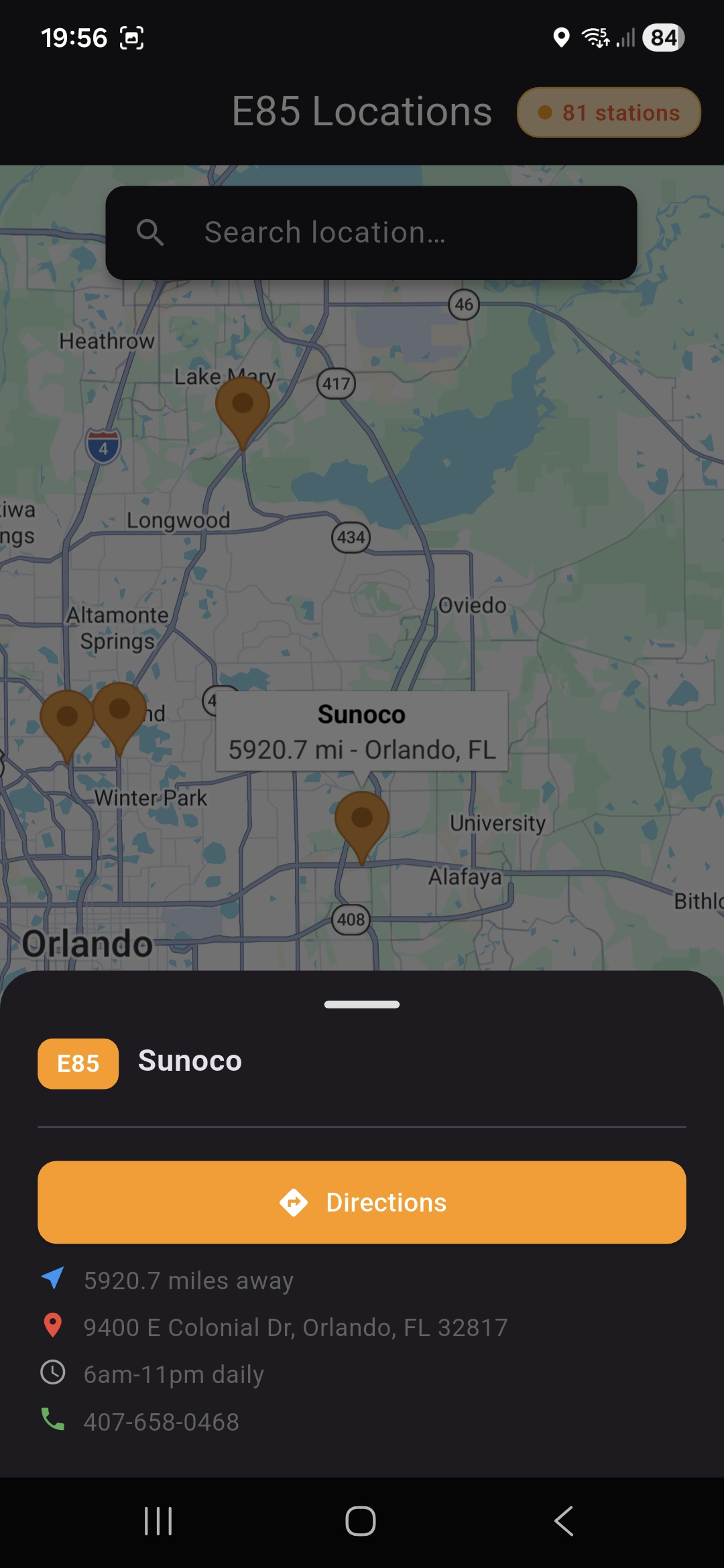

İstasyon ayrıntısı aynı haritada.

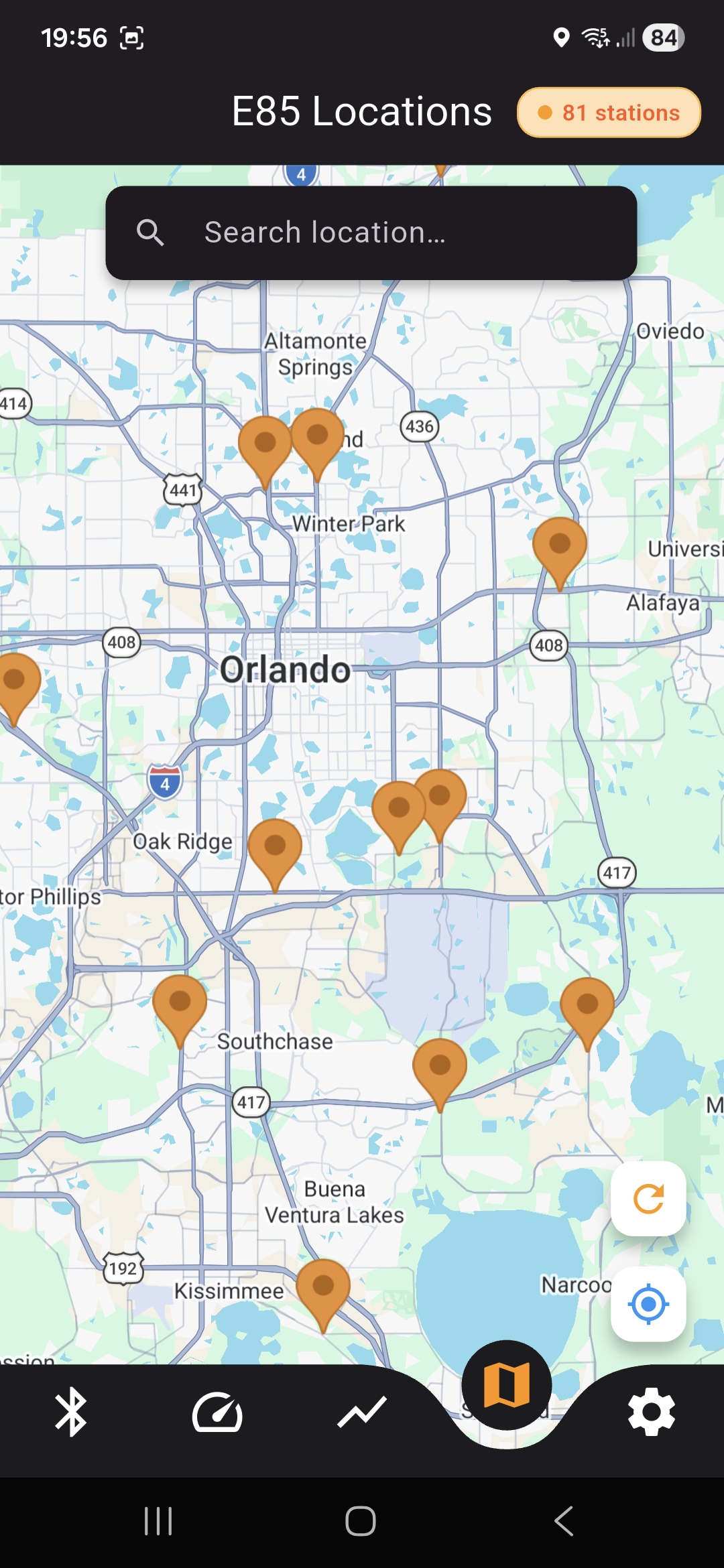

Flextron E85 istasyon haritası. — E85 haritası

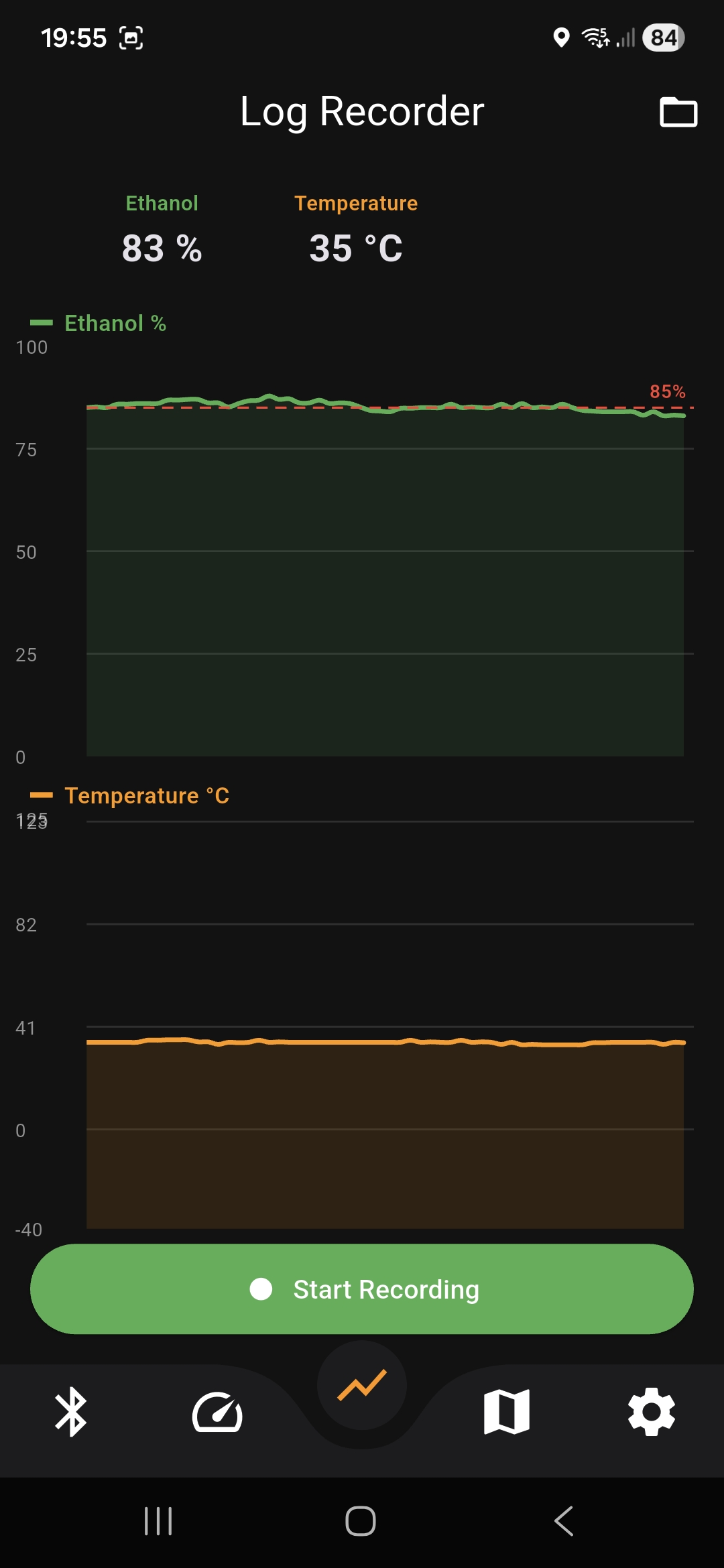

Kayıt

Oturumu cihazda tutuyoruz.

Kayıt ekranından etanol ve sıcaklığı düzenli aralıkla yazıyoruz. Oturumlar telefonda kalıyor; CSV olarak paylaşılıyor.

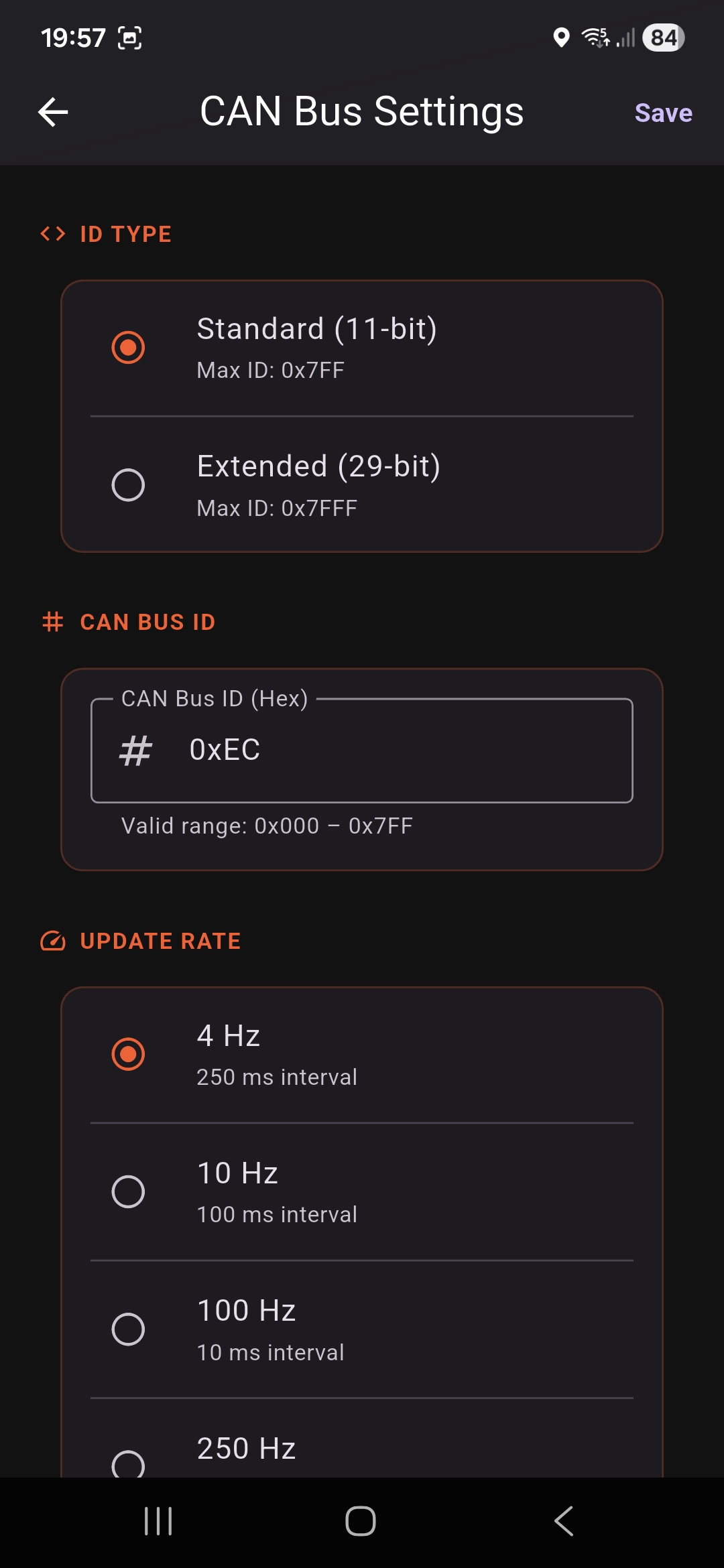

CAN

Hat ayarı uygulamada.

Mesaj kimliği, çerçeve, hız ve hat hızı cihazın kalıcı belleğine yazılıyor. Güç kesilince silinmiyor.

Çerçeve: Standard 11-bit veya Extended 29-bit. Varsayılan Standard.
Varsayılan mesaj kimliği 0xEC; hex olarak değiştiriyorsunuz.
Güncelleme: 4, 10, 50, 100, 250, 500, 1000 Hz. Varsayılan 4 Hz.
Hat: 125, 250, 500 Kbps veya 1 Mbps. Varsayılan 500 Kbps.

Ekran

Uygulamadan kareler.

Pano, tarayıcı, harita, kayıt, CAN, ayar ve BLE tanı. Hepsi gerçek kullanımdan.

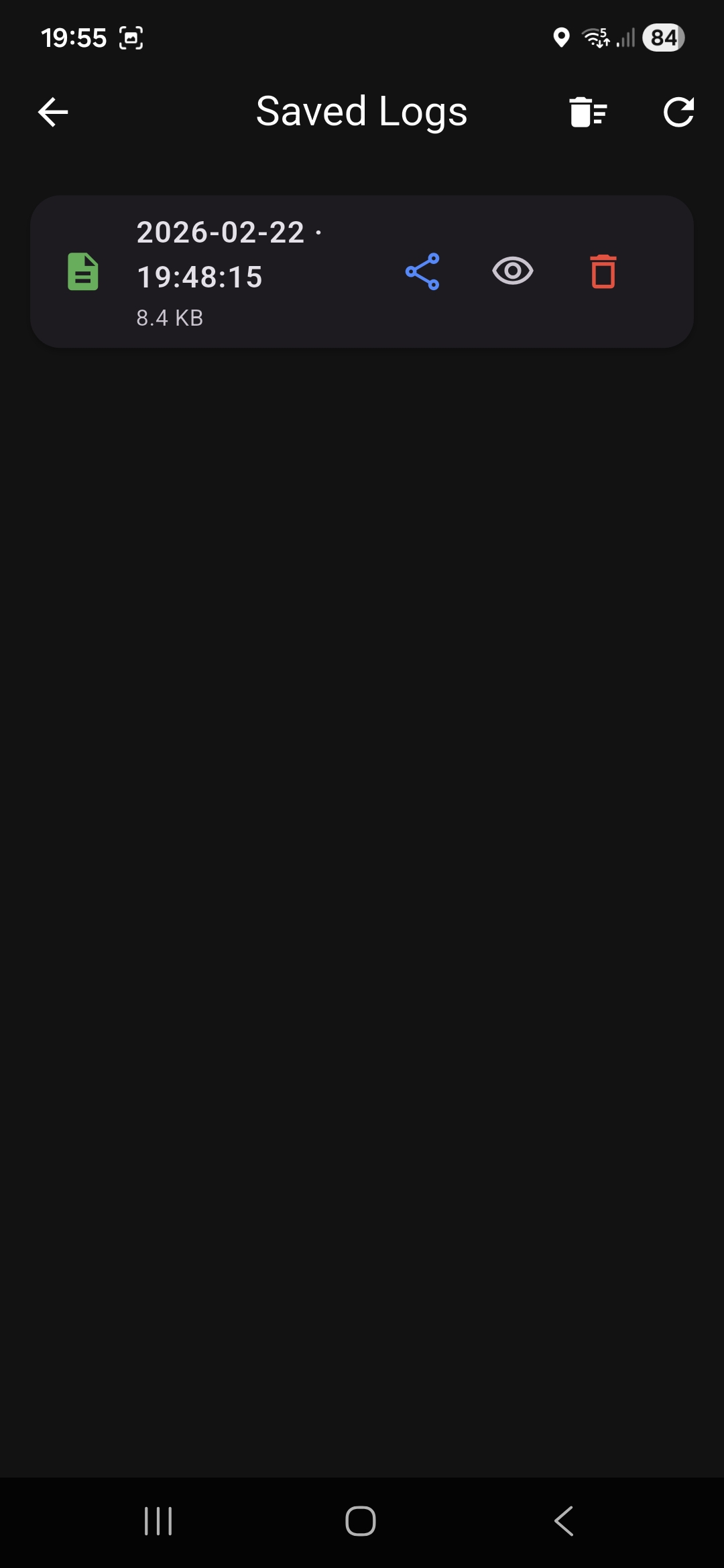

Flextron kayıtlı oturumlar. — Kayıtlı oturumlar

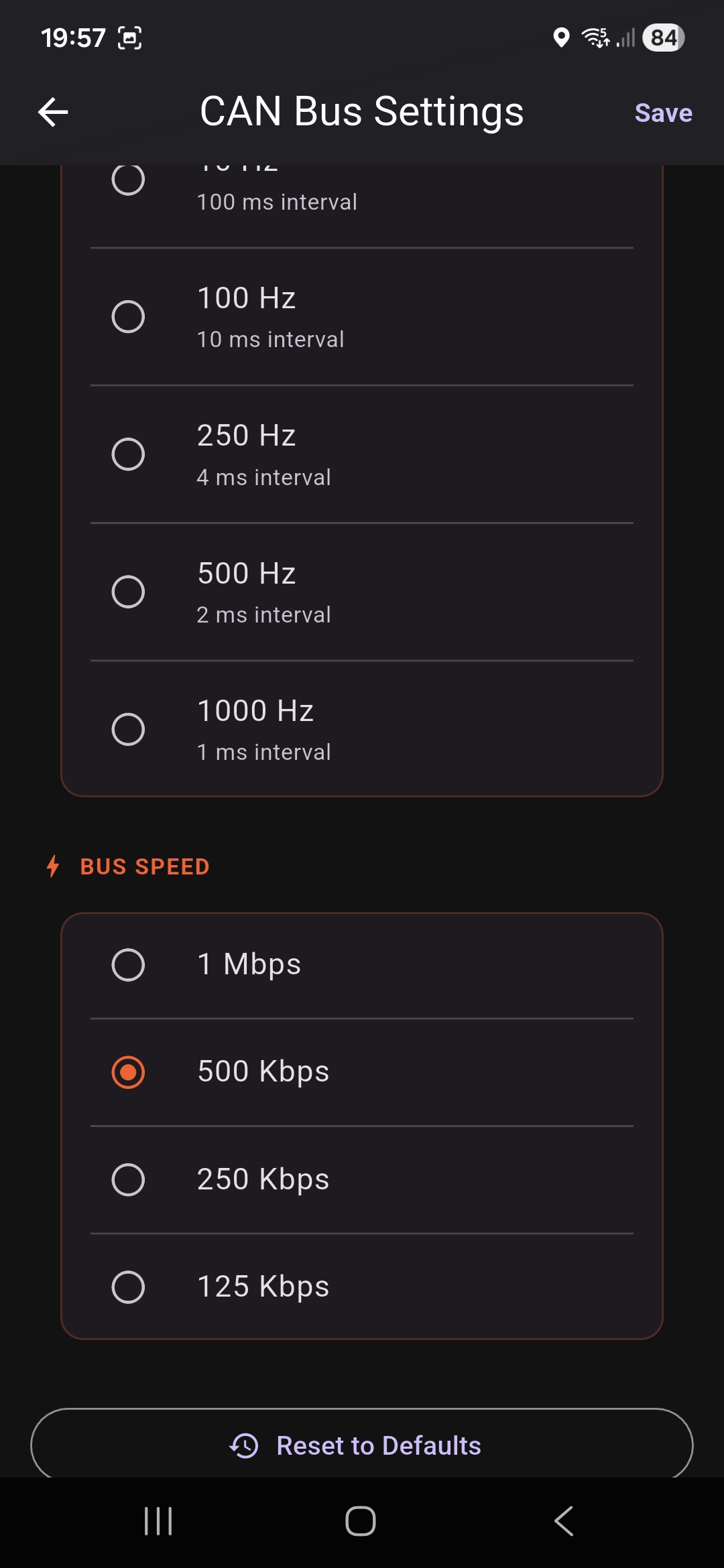

Flextron CAN seçenekleri. — CAN seçenekleri

Donanım

Flextron ECA. Kablosuz etanol.

Yakıt hattından etanol ve sıcaklığı okuyor. Aynı veriyi BLE ve CAN’e basıyor. Ayarlar uygulamadan yazılıyor; güç kesilince silinmiyor.

01

BLE yayın

Canlı etanol ve sıcaklık Flextron uygulamasına BLE 4.2 ile gidiyor.

02

CAN çıkışı

ISO 11898 (CAN 2.0A / 2.0B). Galvanik yalıtım; ECU ve flash araçları okuyor.

03

Geniş gerilim

7 V – 36 V. 12 V ve 24 V araç elektrik sistemi. TVS diyot yük boşaltmasına karşı.

04

Motor bölmesi

Otomotiv ortamı. Sensör, pompa ile enjektörler arasında hatta.

Kutu

Kuruluma hazır kit.

Flex fuel okumasını araca eklemek için gereken parçalar kutuda. Ayrı parça aramıyorsunuz.

01

Etanol sensörü

Kapasitif flex fuel sensörü. Hat içi montaj.

02

MCU

Flextron ECA. Sensörü işler; BLE ve CAN çıkarır.

03

Fitting

AN uyumlu push-lock bağlantılar.

04

Hortum

Yüksek basınçlı, etanol uyumlu hortum kesitleri.

05

Kablo demeti

Güç, CAN ve sensör sinyali. Hava geçirmez konnektör.

06

Kurulum kılavuzu

Donanım kurulumu ve uygulama eşleşmesi basılı.

Uyum

Desteklenen tuning platformları.

Kutudan uyumlu. Mesaj kimliği ve hız, beklenen akışa göre ayarlanıyor. CAN okuyan her platform bağlanabiliyor.

01

HD

Hamburger Dyno. Destekleniyor.

02

Bootmod3 (BM3)

Destekleniyor.

03

Visconti

Destekleniyor.

04

MHD Tuning

Destekleniyor.

05

MG Flasher

Destekleniyor.

06

EcuTek

Destekleniyor.

Soru

Sık sorulanlar. Kısa yanıt.

Başlangıç, eşleşme ve CAN. Kit ve uygulama aynı işin parçası.

Başlamak için ne gerekiyor?

Aracın yakıt hattına takılmış Flextron ECA, iOS 13 veya Android 5.0 üzeri bir telefon, açık Bluetooth ve ücretsiz Flextron uygulaması. Hesap açmıyoruz.

Uygulama ücretsiz mi?

Evet. İndirme ve kullanım ücretsiz; uygulama içi satın alma ve abonelik yok.

Eşleşmede anahtar var mı?

Ürün yazılımı v1.4.0’dan itibaren şifreli eşleşme var. İlk bağlantıda 6 haneli anahtar: fabrika değeri 123456. Sonra cihaz bağlanıyor; tekrar sorulmuyor. Ayarlardan değiştirdiyseniz yeni değeri yazıyorsunuz. Android eski eşleşmeyi siliyor; iOS’ta Ayarlar → Bluetooth → Cihazı Unut.

Harita GPS kullanıyor mu?

Yalnızca Harita ekranı açıkken. Çıkınca GPS kapanıyor. Konum, yakındaki E85 sorgusu için NREL API’sine gidiyor; Raventron sunucusuna yazılmıyor.

Sensör olmadan uygulama çalışır mı?

Pano ve kayıt bağlı Flextron ECA ister. E85 haritası sensörsüz de açılıyor.

CAN yazılımımda görünmüyor. Ne bakıyoruz?

Mesaj kimliği ve çerçeve tipi platformun beklediğiyle aynı olsun. Hat hızı araç ağıyla uyumlu olsun (BMW/VAG’da çoğu kez 500 Kbps). CANH/CANL polarite ve sonlandırma.

Özet

Teknik kayıt.

Paket kimliği com.raventron.flextron. Android ve iOS. Sürüm 1.4.0. Arayüz İngilizce. Uygulama ücretsiz.

Ref	Alan	Değer
01	Ad	Flextron
02	Yayımcı	Raventron Teknoloji Ticaret Limited Şirketi
03	Platform	Android, iOS
04	Paket	com.raventron.flextron
05	Sürüm	1.4.0
06	Donanım	Flextron ECA etanol kiti; BLE 4.2 ve CAN
07	Ölçüm	Etanol 0–100 %; sıcaklık −40 °C … +125 °C
08	Diller	en
09	Harita	E85 istasyonları; NREL API; GPS yalnız haritada
10	Besleme	7 V – 36 V; TVS; galvanik yalıtımlı CAN

Feragat

İzleme aracı. Sürüş kararı değil.

Flextron tamamlayıcı bir izleme aracı. Okumaya bakıp araçta değişiklik yapmadan önce üretici kılavuzuna ve yetkili bir ustaya bakın. Trafik kuralına aykırı kullanmayın.
